Расчёт ящика под направляющие
Корпус и ящик
| Деталь | Размер, мм | Кол-во | Материал | Пояснение |
|---|---|---|---|---|
| Боковина ящика | 450 × 150 | 2 | ЛДСП | по длине направляющей |
| Перед и зад | 511 × 150 | 2 | ЛДСП | между боковинами: 543 − 2 × 16 |
| Дно | 523 × 430 | 1 | ХДФ 4 мм | заходит в паз на 6 мм |
Зазоры, которые надо знать наизусть

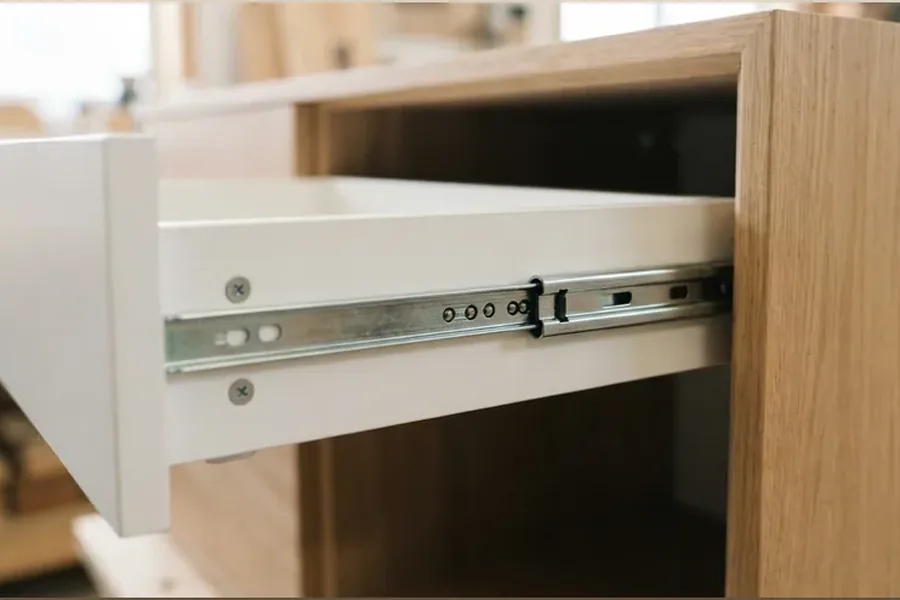

Шариковые направляющие занимают ровно 12,5 мм с каждой стороны — это не рекомендация конкретного производителя, а размер, под который сделаны все совместимые направляющие. Поэтому 25 мм суммарно можно считать константой и держать в голове.
С направляющими скрытого монтажа так не получится: у разных серий отличается и зазор по ширине, и требования к дну, и высота задней стенки под крепление. Единственный надёжный источник — инструкция к вашей серии. Значение в калькуляторе типовое и служит отправной точкой.
| Тип направляющих | Зазор по ширине | Где применяют |
|---|---|---|
| Шариковые | 25 мм | Универсальные: от кухни до офисной тумбы, полное выдвижение |
| Скрытого монтажа | по инструкции | Кухни и дорогая мебель: направляющих не видно, есть доводчик |
| Роликовые | 26 мм | Бюджет: неполное выдвижение, не любят высокие и тяжёлые ящики |
Длина направляющей и полезная глубина
Направляющие выпускают стандартным рядом: 250, 300, 350, 400, 450, 500, 550, 600 мм. Промежуточных длин не бывает, укоротить направляющую нельзя, поэтому её не подгоняют под корпус — её выбирают.
Правило простое: направляющая должна поместиться внутри корпуса за фасадом. Из глубины корпуса вычитают толщину фасада и берут ближайший меньший размер из ряда. При корпусе 500 мм и фасаде 16 мм остаётся 484 — значит 450, следующая длина уже не войдёт. Оставшиеся 34 мм пустоты у задней стенки — норма. Если пустоты набирается больше 60 мм, калькулятор об этом скажет: скорее всего, помещается следующий размер, а с ним и лишние 50 мм глубины, за которые заказчик и платит.
Полезная глубина — не длина направляющей. Боковины короба идут ровно по ней, а перед и зад встают между боковинами и съедают по толщине стенки с каждого конца. При направляющей 450 мм и стенке 16 мм внутрь короба войдёт 418 мм. Это и есть число, которым отвечают на вопрос «а противень влезет».
Из чего состоит короб
Деталей четыре, и логика у них жёсткая. Боковины кроят по длине направляющей — направляющая крепится к боковине по всей длине, и короб короче неё будет опираться не всей плоскостью, а значит начнёт клевать при выдвижении. Перед и зад встают между боковинами: их ширина равна ширине короба минус две толщины стенки. Дно замыкает всё это в жёсткую коробку.
Дно в паз кроят с припуском: паз заходит на 6 мм в каждую стенку, поэтому лист ХДФ получается на 12 мм шире и на 12 мм длиннее внутреннего размера короба. Ширину паза режут по факту — номинальные 4 мм у ХДФ гуляют на десятые доли, а дно, которое болтается в пазу, скрипит при каждом выдвижении. Вариант внакладку проще: дно кроится по габариту короба и прибивается снизу. Но торцы стенок остаются видны, и под нагрузкой такое дно со временем провисает — для кухонного ящика с посудой почти всегда делают паз.
Собирают короб тем же крепежом, что и корпус: восемь конфирматов на ящик, по два на угол. Один на угол работал бы как ось — короб уходит в ромб при первом же перекосе. Размеры конфирмата, диаметры отверстий и глубина сверления разобраны в справочнике по крепежу корпусной мебели.
Чего калькулятор не считает
Фасад. Это отдельная деталь и отдельный расчёт: его размер задают зазоры между соседними фасадами и общая разбивка модуля, а не короб ящика. К коробу фасад крепится фасадными держателями или напрямую саморезами изнутри переда, и регулировка там своя, от короба не зависящая. Присадка петель на распашные фасады того же модуля считается на соседней странице.
Не считается и разбивка по высоте: на какой отметке встаёт каждая направляющая, какой зазор оставить между ящиками и насколько передняя стенка ниже фасада — эти числа каждая серия задаёт по-своему, и берут их из инструкции к комплекту. Особенно это касается направляющих скрытого монтажа: там от серии зависит и зазор по ширине, и требования к дну, и высота задней стенки под крепление.
Дальше размеры уходят в работу. Список деталей всей тумбы удобно получить в деталировке мебели, собрать модуль целиком — в конструкторе мебели онлайн, а понять расход плиты — в раскрое листового материала.
Частые вопросы
Насколько ящик должен быть уже корпуса?
У шариковых направляющих — ровно на 25 мм: по 12,5 мм на каждую сторону. Это значение одинаково практически у всех производителей и является отраслевым стандартом, поэтому его можно считать константой. У направляющих скрытого монтажа зазор больше и отличается по сериям — его всегда сверяют с инструкцией к конкретной модели.
От какого размера отсчитывать — от габарита шкафа или от внутреннего?
От внутреннего. Дно и крыша корпуса встают между боковинами, поэтому внутренняя ширина меньше габарита на две толщины плиты: при корпусе 600 мм и ЛДСП 16 мм это 568 мм. И уже из 568 вычитается зазор под направляющие. Ошибка на этом шаге — самая частая причина того, что ящик не входит.
Какой длины брать направляющую?
Из стандартного ряда 250–600 мм с шагом 50 — промежуточных длин не бывает. Берут ближайшую меньшую, которая помещается за фасадом: из глубины корпуса вычитают толщину фасада. Если после направляющей до задней стенки остаётся больше 5–6 см пустоты, проверьте следующий размер — иначе теряется полезная глубина.
Почему боковины ящика делают по длине направляющей?
Потому что направляющая крепится к боковине по всей длине, и короб короче неё будет опираться не всей плоскостью. Перед и зад при этом встают между боковинами — так короб держит форму при выдвижении и не расходится по углам.
Дно в паз или снизу?
В паз жёстче: дно работает как связь между всеми четырьмя стенками и не даёт коробу перекоситься. Снизу внакладку проще и быстрее, но видны торцы и со временем дно провисает под нагрузкой. Для кухонных ящиков с посудой почти всегда делают в паз.
Можно ли по этому расчёту сразу пилить?
Для шариковых направляющих — да, зазор 25 мм универсален. Для скрытого монтажа сначала сверьте зазор с инструкцией: у разных серий он отличается, и ошибка здесь стоит всего комплекта деталей. Полученный список можно перенести в калькулятор раскроя и увидеть, сколько понадобится листов.
Какая ширина ящика для шкафа 600 мм?
543 мм под шариковые направляющие. Счёт такой: габарит 600 минус две боковины по 16 мм даёт 568 мм внутри корпуса, из них вычитается 25 мм зазора — остаётся 543. При ЛДСП 18 мм внутренняя ширина уже 564, а короб — 539 мм. Толщина плиты корпуса меняет результат, толщина стенок самого ящика — нет: она влияет только на размер переда и зада.
Сколько крепежа уходит на один ящик?
Восемь конфирматов на короб — по два на каждый угол, потому что один работает как ось и короб уводит в ромб. Плюс около дюжины саморезов 4×16 на направляющие: часть идёт в боковину корпуса, часть в боковину ящика. Точное число саморезов зависит от того, сколько отверстий в планке вашей серии, но меньше трёх на планку не ставят.
