Присадка петель на фасады
Тип петли на эти числа не влияет: чашка Ø35 одинакова и у накладной, и у полунакладной, и у внутренней. Что из них ставить — разобрано отдельно.
Фасад
| Петля | От низа фасада | От верха | От кромки |
|---|---|---|---|
| № 1 | 100 мм | 615 мм | 22.5 мм |
| № 2 | 615 мм | 100 мм | 22.5 мм |
Сколько петель на фасад
Таблицу по высоте знают все, и она работает — но только для лёгких фасадов. Реальный критерий двойной: высота и вес. Фасад 600×2000 из МДФ 18 мм весит около 17 кг, и на нём три петли «по высоте» превратятся в провисшую дверцу за первый же год.
Практическое правило: если сомневаетесь между двумя вариантами — ставьте больше. Лишняя петля стоит копейки, а переклеивать фасад с вырванной чашкой придётся целиком.
| Высота фасада | Петель по высоте | Когда нужно больше |
|---|---|---|
| до 900 мм | 2 | Стекло в рамке или массив — считайте по весу |
| 900–1600 мм | 3 | МДФ 18–19 мм на широком фасаде |
| 1600–2000 мм | 4 | Почти всегда — такие фасады тяжёлые по определению |
| выше 2000 мм | 5 | Проверьте допустимую нагрузку серии, а не только число |

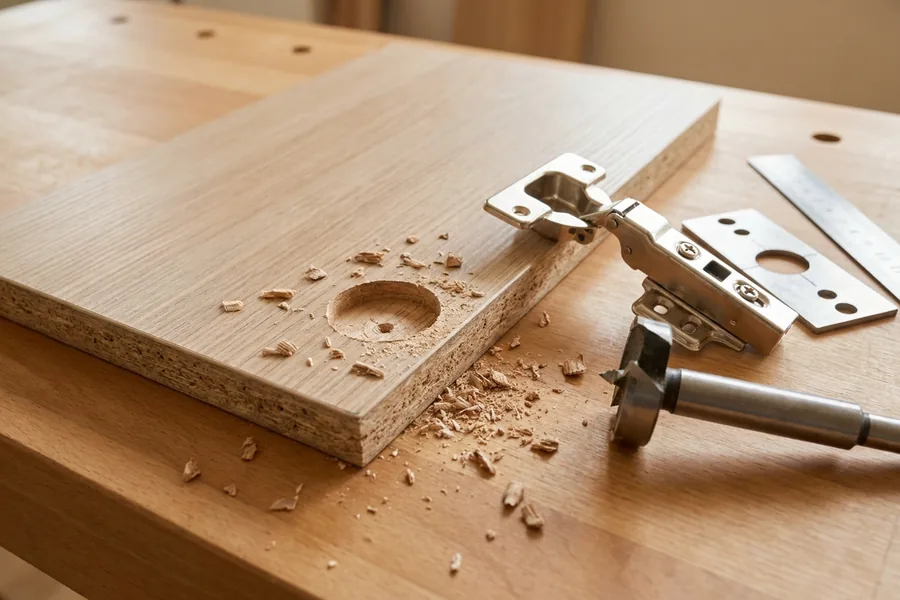

Чашка Ø35: сверло, глубина и что остаётся под дном
Диаметр чашки не обсуждается: Ø35 мм у всех производителей, под него берут сверло Форстнера. Обсуждается глубина — у разных серий она лежит в пределах 11–13 мм, и точное число стоит в инструкции к вашей петле. Разница кажется мелкой ровно до момента, когда её складывают с толщиной фасада: на ЛДСП 16 мм под дном чашки остаётся от 3 до 5 мм. Это весь запас.
Отсюда два условия, которые не обходятся. Первое — упор глубины: на присадочном станке он выставлен, на дрели его задают ограничителем или кольцом на сверле, но не отмеряют на глаз. Второе — перпендикулярность. Форстнер идёт послушно, пока держится строго под 90°: чуть завалили — чашка выбирается овалом, петля садится с перекосом, и никакая регулировка потом не выправит фасад до конца. Центр накернивают, обороты держат средние, на выходе давление сбрасывают — иначе покрытие вспучивается с лицевой стороны даже при формально верной глубине.
На тонком фасаде Ø35 не помещается физически: в плите 10–12 мм под чашкой не остаётся дна. Для рамочных фасадов, стекла в алюминиевом профиле и декоративных накладок существуют петли с чашкой Ø26 и меньшей глубиной посадки — калькулятор предупредит сам, если поставить толщину меньше 16 мм.
Сама чашка держится на шурупах или на евровинтах в заранее просверленные отверстия Ø8. Расстояние между этими отверстиями и их смещение относительно оси чашки — величины серийные: у одних производителей 45 мм, у других 48. Универсального числа тут нет, поэтому здесь они и не считаются — их берут из шаблона, который идёт с петлёй.
Отступ от кромки: 3, 5 или 7 мм
Отступ — это расстояние от кромки фасада до края чашки, и выбирают его из ряда 3–7 мм. Центр, по которому реально стоит сверло, всегда на 17,5 мм дальше: при отступе 5 мм это 22,5 мм, при 3 мм — 20,5, при 7 мм — 24,5. Подмена края центром — ошибка номер один на этой операции, и стоит она фасада целиком: 17,5 мм внутрь от кромки означает, что чашка выйдет наружу торцом.
Что меняет сам отступ. Чем он больше, тем дальше ось поворота отодвинута от кромки и тем меньше фасад успевает отойти — дверца открывается уже, и на кухне с соседним фасадом впритык это чувствуется сразу. Чем отступ меньше, тем шире открывание, но тоньше перемычка между чашкой и торцом: при 3 мм от края чашки до кромки остаётся ровно 3 мм плиты, и на тяжёлом фасаде эта перемычка со временем трескается. Поэтому стандартом стали 5 мм — угол приемлемый, перемычка живая.
Отступ по высоте — отдельная величина, и она не про открывание, а про то, во что упрётся петля. Крайние ставят в 70–120 мм от торца фасада до центра чашки, по умолчанию 100. Ближе 70 мм чашка лезет в зону, где на боковине уже стоят полкодержатель, стяжка или горизонт корпуса. Дальше 120 мм угол фасада остаётся без опоры и играет при закрывании. Промежуточные петли раскидываются между крайними поровну, и шаг между ними калькулятор показывает отдельно — по нему разметку проверяют линейкой за один проход, не пересчитывая каждую позицию.
Число петель тоже считается не только по высоте. Вес фасада калькулятор прикидывает по материалу и толщине и добавляет петлю на порогах 6, 9 и 13 кг — поэтому стекло в рамке и МДФ 18 мм получают больше петель, чем ЛДСП того же размера.
Что здесь не считается и где это взять
Всё, что зависит от серии петли: положение ответной планки на боковине, её тип и высота стойки, диапазон регулировок по трём осям. Универсальных чисел там нет, а подставлять чужие бессмысленно — разница в пару миллиметров выводит фасад из плоскости.
Не считается и присадка самой боковины. Отверстия под планки петель живут в одной сетке с полкодержателями и направляющими ящиков — шаг 32 мм от одной базовой кромки; как это устроено, разобрано в справочнике по крепежу корпусной мебели.
Наконец, размер самого фасада: присадка начинается там, где деталь уже посчитана. Габариты фасадов и всех остальных деталей даёт деталировка мебели, собрать модуль целиком можно в конструкторе мебели онлайн, а уложить готовый список деталей в листы — в раскрое листового материала.
Частые вопросы
На каком расстоянии от края фасада сверлить чашку?
Размечают по краю чашки, а сверлят по её центру — между ними ровно радиус, 17,5 мм. При стандартном отступе 5 мм от кромки центр отверстия оказывается на 22,5 мм. Именно на этой подмене чаще всего ошибаются: откладывают 5 мм и ставят туда сверло.
Какой диаметр и глубина отверстия под петлю?
Диаметр 35 мм — это стандарт, одинаковый у всех производителей, и под него продаётся сверло Форстнера. Глубина 11–13 мм в зависимости от серии. На фасаде 16 мм под чашкой остаётся 3–5 мм — поэтому сверлить нужно с упором, иначе выйдете на лицевую сторону.
Сколько петель ставить на фасад?
По высоте: до 900 мм — две, до 1600 — три, до 2000 — четыре, выше — пять. Но высота не единственный критерий: тяжёлый фасад требует больше петель независимо от размера. МДФ 18 мм или фасад со стеклом весит заметно больше ЛДСП того же размера, и на нём петли считают по весу.
Как влияет отступ от кромки на открывание?
Чем больше отступ, тем меньше угол открывания. При 3 мм дверца открывается шире, при 7 мм — заметно меньше. Практическое следствие: если рядом стена или соседний фасад, большой отступ приведёт к тому, что дверца упрётся. Стандартные 5 мм — компромисс, который подходит почти везде.
На каком расстоянии от торцов ставить крайние петли?
Обычно 70–120 мм от торца до центра чашки, чаще всего 100. Ближе 70 мм петля начинает конфликтовать с полкодержателем, стяжкой или горизонтом корпуса. Дальше 120 мм угол фасада остаётся без поддержки и «играет» при закрывании.
А ответная планка на боковине?
Её положение здесь не считается, и это сознательно: оно зависит от типа наложения (накладная, полунакладная, внутренняя) и от конкретной серии петли. Универсального числа не существует — его берут из инструкции к вашей петле. Всё, что посчитано на этой странице, от серии не зависит.
Можно ли присадить петли обычной дрелью?
Можно, но с двумя оговорками. Первая — упор глубины: под чашкой на фасаде 16 мм остаётся 3–5 мм, и отмерять их на глаз нельзя, нужен ограничитель на дрели или кольцо на сверле. Вторая — перпендикулярность: сверло Форстнера идёт ровно, пока держится строго под 90°, а при завале выбирает отверстие овалом, и петля садится с перекосом. Дрель фиксируют в стойке или хотя бы сверлят через кондуктор, а не с рук.
Сверло вышло на лицевую сторону фасада — что делать?
Ничего. Прорыв или вспученное покрытие на лицевой стороне не убирается ни шпаклёвкой, ни подклейкой — на ЛДСП и на плёночном МДФ это видно при любом свете. Фасад кроят заново. Если деталь симметрична по рисунку и кромке, иногда выручает разворот на 180° с присадкой по второй кромке, но проверять это надо до, а не после.
