Крепёж корпусной мебели

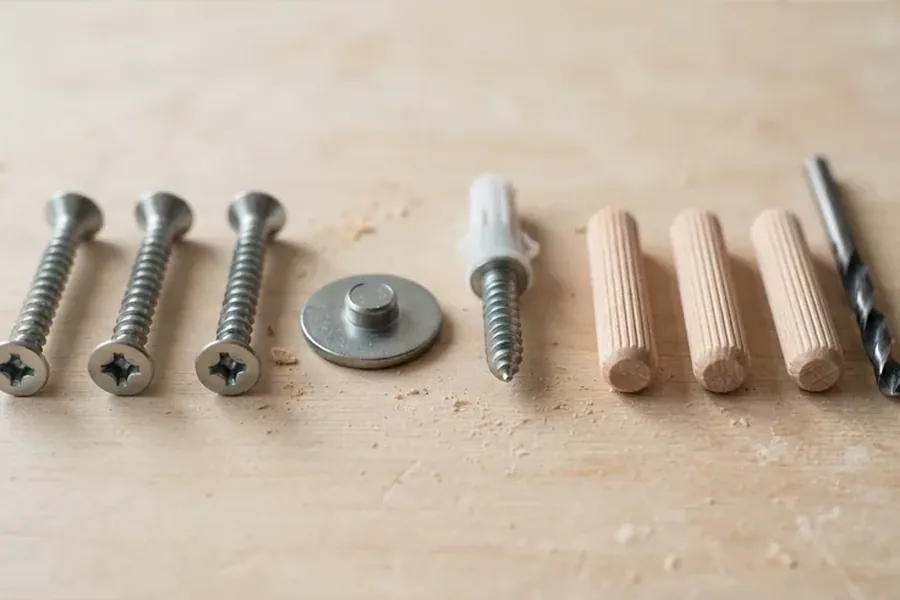

Корпусная мебель держится на трёх разных вещах, и путать их дорого. Конфирмат стягивает детали и несёт нагрузку — это основной крепёж. Эксцентриковая стяжка, которую по привычке зовут минификсом, делает то же самое, но её не видно снаружи. Шкант сам по себе не держит почти ничего: он ставит деталь на место и не даёт ей сдвинуться, пока работает стяжка. Всё остальное — полкодержатели, мебельные уголки, стяжки столешниц — надстройка над этой тройкой.

Выбор почти всегда решается одним вопросом: увидит заказчик крепёж или нет. Внутри шкафа, за фасадом, в задней части корпуса ставят конфирмат — он дешевле, прощает промах разметки и собирается одним шуруповёртом. На боковине, которая стоит посреди комнаты, шляпка недопустима, и там идёт эксцентрик. Второй фактор — разборность: конфирмат переживает две-три пересборки, потом резьба садится в рыхлой середине плиты, а эксцентрик рассчитан на многократную разборку и потому стоит во всей мебели, которую возят в плоских коробках.

Какой бы крепёж вы ни выбрали, его положение фиксируется на этапе деталировки: присадка привязана к размерам деталей, и менять её после распила поздно.

Размер конфирмата пишут как диаметр × длина, где длина считается под головкой. Ходовой один — 6,4 × 50 мм: на нём собирают корпуса и из 16, и из 18 мм плиты. Разночтение в маркировке сбивает чаще, чем сам выбор: тот же крепёж нередко идёт под именем 7 × 50, потому что продавец указывает диаметр отверстия в пласти, а не диаметр резьбы. Сверло к обеим позициям одно и то же.

Отверстий два, и они разные. В торце присоединяемой детали — узкое, под резьбу. В пласти детали, через которую конфирмат проходит, — широкое, чтобы резьба шла свободно и не мешала стягиванию. Плюс зенковка под головку, иначе шляпка встанет с бугром и не даст деталям сойтись плотно. Все три ступени и делает одно сверло под евровинт.

Плита неоднородна по толщине. Наружные слои спрессованы плотно — они держат кромку и покрытие, — а середина набрана из крупной стружки и заметно рыхлее. Крепёж в торце работает именно в этой середине, и справляется там только крупная редкая резьба с глубоким профилем: она захватывает много материала сразу. Мелкая частая резьба обычного самореза перемалывает рыхлый слой за несколько оборотов и после этого просто прокручивается.

Вторая причина — расклинивание. Саморез с конической частью раздвигает торец изнутри, и плита расслаивается вдоль, поднимая кромку бугром. У конфирмата тело цилиндрическое, а головка садится в зенковку, а не вдавливается в поверхность.

Отсюда правило без исключений: под конфирмат сверлят всегда, оба отверстия, и сверлят строго перпендикулярно. Загнанный без сверления крепёж вспучит торец даже там, где поначалу кажется, что всё вошло нормально, — бугор проявится через день.

Эксцентрик берут ровно тогда, когда крепёж не должен быть виден снаружи: боковина открытого стеллажа, торец прихожей, любая поверхность, на которую смотрят. Платой становится разметка. Вместо одного сквозного прохода — три отверстия разного диаметра в двух деталях: чашка Ø15 мм в пласть на глубину около 12,5 мм, встречный канал Ø8 мм из торца по центру толщины и отверстие под шток в ответной детали — Ø5 мм под резьбовой или Ø8 мм под футорку.

Все три должны сойтись. Канал обязан попасть в чашку, а шток — встать напротив канала; ошибка в миллиметр здесь не прощается так, как у конфирмата, где шляпку можно чуть подвинуть. Поэтому эксцентрик сверлят по кондуктору или на присадочном станке, а не по карандашной риске. Расстояние от торца до центра чашки диктует длина штока — это число берут из размеров конкретного комплекта.

Шкант в этой паре — не крепёж, а фиксатор. Сам по себе он нагрузку не несёт и вырывается вместе с куском плиты, зато не даёт деталям разъехаться, пока эксцентрик тянет, и снимает с него поперечное усилие. Ставят его всегда в паре со стяжкой: обычно два шканта на стык, симметрично, в глухие отверстия одного диаметра с обеих сторон. Клей добавляют, если соединение неразборное.

Система 32 — это соглашение о том, где на боковине могут быть отверстия. Все присадочные отверстия лежат в вертикальных рядах, расстояние между соседними центрами кратно 32 мм, а отсчёт всегда идёт от одной базовой кромки: чаще нижней, но важнее не какая именно, а то, что она одна для всех деталей партии. Стоит взять базу от разных краёв — и полки встанут с перекосом при формально верных размерах.

Смысл в том, что в эту сетку укладывается вся фурнитура сразу. Отверстия под полкодержатели, планки петель, крепление направляющих ящиков сделаны под шаг 32 мм, и одна разметка обслуживает их разом. Полка переставляется на любую высоту, кратную шагу, а не только туда, куда попало сверло. Само число пришло от оборудования: 32 мм — минимальное расстояние между центрами, которое дают многошпиндельные присадочные головки, и промышленность подстроила фурнитуру под него.

Практически это выглядит так: два ряда отверстий Ø5 мм по высоте боковины, передний и задний, на одинаковом отступе от краёв. Присадка петель живёт в той же логике — как считаются отступы и центры чашек, разобрано на странице про присадку петель на фасады.

Базовое правило одно: по два крепежа на угол. Один конфирмат работает как ось — деталь на нём проворачивается, и корпус уходит в ромб при первой же нагрузке. Второй превращает соединение в жёсткий узел. Отсюда простой счёт на обычную тумбу: четыре угла, восемь конфирматов.

• Дно и крыша к боковинам — по два крепежа на каждый стык, четыре на деталь.
• Глубина детали от 500 мм — третий крепёж посередине, иначе стык играет.
• Стационарная полка — тоже два на сторону; съёмной крепёж не нужен, ей хватает четырёх полкодержателей.
• Задняя стенка — не про прочность узлов, а про геометрию: именно она держит корпус от перекоса. Скобы или гвозди с шагом 100–150 мм по периметру.
• Цоколь и царги — по два на каждое примыкание, как и всё остальное.
• В заявку на крепёж закладывают запас: сорванная резьба и промах при сборке — обычное дело.

Когда деталей много, считать крепёж поштучно бессмысленно — он считается от числа стыков, а стыки видны из спецификации. Список деталей с размерами удобно получить в деталировке и оттуда же уйти в раскрой листового материала, чтобы понять расход плиты.
